Asus TUF GAMING Z690-PLUS WIFI D4

Dissipateur thermique VRM et trois emplacements M.2 avec dissipateurs thermiques

Les bobines TUF certifiées militaires améliorent la stabilité et fournissent une alimentation constante au processeur.

Trois des quatre emplacements M.2 ont un dissipateur thermique qui refroidit les SSD M.2 afin qu'ils fonctionnent au mieux.

Quatre M.2 PCIe® 4.0

Quatre emplacements M.2 PCIe 4.0 prennent en charge deux disques 22110 et des configurations RAID SSD NVMe avec un potentiel de performances incroyable. Créez une configuration RAID avec quatre disques PCIe 4.0 et vous profiterez des vitesses de transfert les plus rapides.

Surpassez la concurrence avec l'éclairage RVB Aura Sync et le connecteur RVB adressable de 2e génération.

Un système bien ajusté doit être accompagné d'une esthétique qui lui rende justice. La nouvelle série TUF Gaming Z690 fait passer votre style au niveau supérieur en ajoutant un éclairage de bord et le dissipateur thermique PCH. ASUS Aura comprend toutes les commandes RVB et une variété d'effets d'éclairage pour les LED RVB intégrées et les bandes RVB. Il peut également être synchronisé avec des produits compatibles Aura.

Les connecteurs RVB adressables intègrent un logiciel qui détecte le nombre de périphériques RVB compatibles avec les LED et ajuste les paramètres d'effet. Ils sont également rétrocompatibles avec les anciens luminaires Aura RGB.

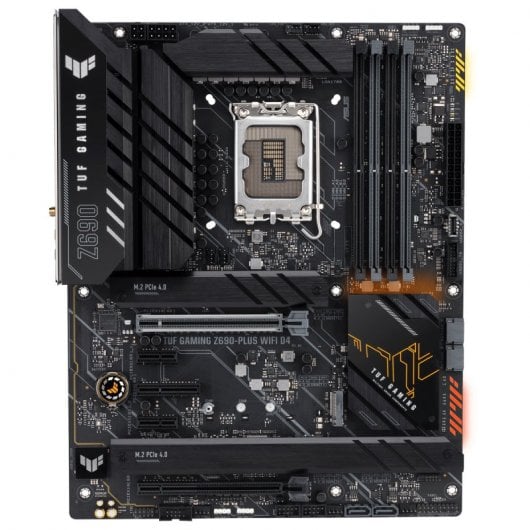

ASUS TUF GAMING Z690-PLUS WIFI D4 reprend tous les éléments essentiels des derniers processeurs Intel® et les combine avec des fonctionnalités prêtes pour le jeu et une durabilité éprouvée. Conçue avec des composants de qualité militaire, une solution d'alimentation améliorée et un système de refroidissement complet, cette carte mère offre des performances stables et solides pour les marathons de jeu. Esthétiquement, le TUF GAMING Z690-PLUS WIFI D4 arbore le nouveau logo TUF Gaming et intègre des éléments de conception géométrique simples pour refléter la fiabilité et la stabilité qui définissent la série TUF Gaming.

[vidéo-1]

[vidéo-2]

Caractéristiques

• Socket Intel® LGA 1700 – prêt pour les processeurs Intel Core™ de 12e génération

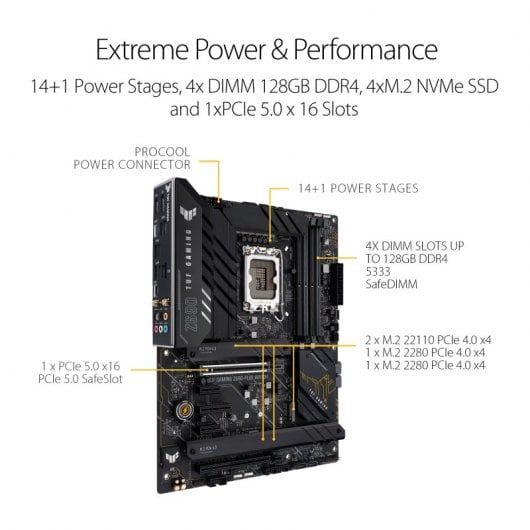

• Solution d'alimentation améliorée : 14+1 DrMOS, PCB à six couches, prises ProCool, selfs en alliage et condensateurs durables pour une alimentation stable
• Connectivité de nouvelle génération : PCIe® 5.0, USB 3.2 Gen2x2 Type-C®, USB 3.2 Gen 2 Type-C en façade, prise en charge de l'en-tête Thunderbolt™ 4
• Conçu pour les jeux en ligne : WiFi 6, Ethernet Intel 2,5 Go et TUF LANGuard
• Annulation du bruit bidirectionnelle AI : réduit le bruit de fond du microphone et de la sortie audio pour une communication cristalline dans les jeux ou les vidéoconférences.

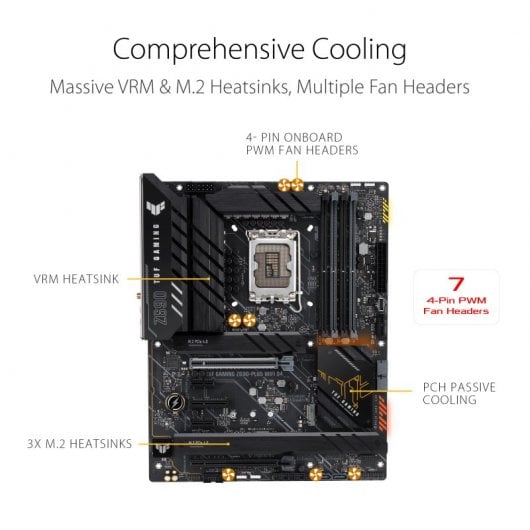

• Refroidissement complet : dissipateur thermique VRM étendu, dissipateur thermique sans ventilateur PCH, dissipateurs thermiques M.2, en-têtes de ventilateur hybrides et utilitaire Fan Xpert 4 dans Armory Crate
• Outshine RGB Aura Effect - Conception élégante d'éclairage PCH et de bord, en-têtes RVB adressables et prise en charge des en-têtes de bande RVB

Caractéristiques:

• CPU
  • Intel® Socket LGA1700 pour processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération
  • Prend en charge la technologie Intel® Turbo Boost 2.0 et la technologie Intel® Turbo Boost Max 3.0**
  • * Reportez-vous à www.asus.com pour la liste des processeurs pris en charge.
  • ** La prise en charge de la technologie Intel® Turbo Boost Max 3.0 dépend des types de CPU.
• jeux de puces
  • Z690
• Mémoire
  • 4 x DIMM, max. 128 Go, DDR4 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866( OC)/3733(OC)
  • /3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Mémoire non ECC, sans tampon*
  • Architecture de mémoire à double canal
  • Prend en charge le profil de mémoire Intel® Extreme (XMP)
  • OptiMem II
  • * La prise en charge de la fréquence de mémoire réelle dépend des types de CPU et des modules DRAM, pour plus d'informations, consultez www.asus.com pour les Memory QVL (Qualified Vendors Lists).
• graphique
  • 1xDisplayPort**
  • 1 port HDMI®***
  • * Les spécifications graphiques peuvent varier selon les types de CPU. Veuillez consulter www.intel.com pour toute mise à jour.
  • ** Prend en charge max. 4K@60Hz comme spécifié dans DisplayPort 1.4
  • *** Prend en charge 4K à 60 Hz comme spécifié dans HDMI 2.1.
  • **** La prise en charge de la résolution VGA dépend de la résolution des processeurs ou des cartes graphiques.
• Emplacements d'extension
  • Processeurs Intel® 12e génération*
  • 1 emplacement PCIe 5.0 x16
  • Jeu de puces Intel® Z690**
  • 1 emplacement PCIe 3.0 x16 (prend en charge le mode x4)
  • 1 emplacement PCIe 3.0 x4
  • 2 emplacements PCIe 3.0 x1
  • * Veuillez vérifier le tableau de bifurcation PCIe sur le site d'assistance.
  • ** Prend en charge la mémoire Intel® Optane série H sur un emplacement PCIe connecté à PCH
• Stockage
  • Prend en charge 4 emplacements M.2 et 4 ports SATA 6 Gb/s
  • Processeurs Intel® 12e génération
  • Emplacement M.2_1 (clé M), type 2242/2260/2280/22110
  • - Les processeurs Intel® 12e génération prennent en charge le mode PCIe 4.0 x4
  • Jeu de puces Intel® Z690**
  • Emplacement M.2_2 (clé M), type 2242/2260/2280 (prend en charge les modes PCIe 4.0 x4 et SATA)
  • Emplacement M.2_3 (clé M), type 2242/2260/2280/22110 (prend en charge le mode PCIe 4.0 x4)
  • Emplacement M.2_4 (clé M), type 2242/2260/2280 (prend en charge le mode PCIe 4.0 x4)
  • 4 ports SATA 6 Go/s
  • * La technologie de stockage Intel® Rapid prend en charge NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
  • ** La technologie de stockage Intel® Rapid prend en charge la série H de la mémoire Intel® Optane sur les emplacements M.2 connectés à PCH.
• ethernet
  • 1 Ethernet Intel® 2,5 Go
  • TUFLANGarde
• Sans fil et Bluetooth
  • Intel® Wi-Fi 6
  • 2x2 Wi-Fi 6 (802.11 a/b/g/n/ac/ax)
  • Prend en charge la bande de fréquence 2,4/5 GHz
  • Bluetooth v5.2
• USB
  • USB arrière : 8 ports au total
  • 1 port USB 3.2 Gen 2x2 (1 port USB Type-C®)
  • 2 ports USB 3.2 Gen 2 (2 x Type-A)
  • 5 ports USB 3.2 Gen 1 (4 x Type-A + 1 x USB Type-C®)
  • USB avant : 7 ports au total
  • 1 x connecteur USB 3.2 Gen 2 (prend en charge USB Type-C®)
  • 1 connecteur USB 3.2 Gen 1 prend en charge 2 ports USB 3.2 Gen 1 supplémentaires
  • 2 connecteurs USB 2.0 prenant en charge 4 ports USB 2.0 supplémentaires
• l'audio
  • Realtek 7.1 Surround Sound CODEC audio haute définition*
  • - Prend en charge : détection de Jack, multi-streaming, redéploiement de Jack sur le panneau avant
  • - Prend en charge la lecture jusqu'à 24 bits/192 kHz
  • fonctionnalités audio
  • -Blindage audio
  • - Port de sortie S/PDIF optique arrière
  • -Condensateurs audio haut de gamme
  • - Couches PCB audio dédiées
  • -Couverture audio

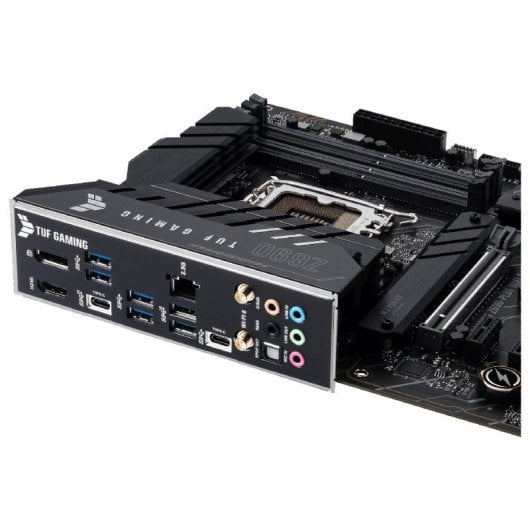

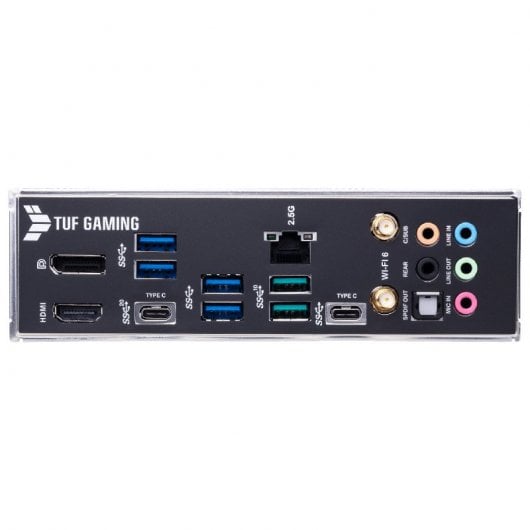

• Ports E/S du panneau arrière
  • 1 port USB 3.2 Gen 2x2 (1 port USB Type-C®)
  • 2 ports USB 3.2 Gen 2 (2 x Type-A)
  • 5 ports USB 3.2 Gen 1 (4 x Type-A + 1 x USB Type-C®)
  • 1 port d'affichage
  • 1 port HDMI®
  • 1 module Wi-Fi
  • 1 port Ethernet Intel® 2,5 Go
  • 5 prises audio
  • 1 port de sortie optique S/PDIF
• Connecteurs E/S internes
  • Ventilateur et refroidissement liés
  • 1 connecteur de ventilateur CPU à 4 broches
  • 1 connecteur de ventilateur CPU OPT à 4 broches
  • 1 embase de pompe AIO à 4 broches
  • 4 connecteurs de ventilateur de châssis à 4 broches
  • lié au pouvoir
  • 1 x connecteur d'alimentation principal à 24 broches
  • 1 connecteur d'alimentation +12 V à 8 broches
  • 1 connecteur d'alimentation +12 V à 4 broches
  • Liés au stockage
  • 4 emplacements M.2 (clé M)
  • 4 ports SATA 6 Go/s
  • USB
  • 1 x connecteur USB 3.2 Gen 2 (prend en charge USB Type-C®)
  • 1 connecteur USB 3.2 Gen 1 prend en charge 2 ports USB 3.2 Gen 1 supplémentaires
  • 2 connecteurs USB 2.0 prenant en charge 4 ports USB 2.0 supplémentaires
• Divers
  • 3 x en-têtes adressables Gen 2
  • 1 x en-tête AURA RVB
  • 1 x en-tête CMOS clair
  • 1 x en-tête de port COM
  • 1 x en-tête audio du panneau avant (AAFP)
  • 1 embase de panneau système 20-3 broches avec fonction d'intrusion dans le châssis
  • 1 connecteur Thunderbolt™
• Caractéristiques spéciales
  • ASUS TUFPROTECTION
  • - DIGI+ VRM (- Conception d'alimentation numérique avec DrMOS)
  • - Protection améliorée contre les surintensités DRAM
  • -Protections ESD
  • -TUFLANGuard
  • - Protection de survoltage
  • - Emplacement sécurisé
  • -E/S arrière en acier inoxydable
  • Conception ASUS Q
  • - M.2 Q-Latch
  • -Q-DIMM
  • - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert])
  • -Q-Slot
  • Solution thermique ASUS
  • -Dissipateur thermique M.2
  • -Conception du dissipateur thermique VRM
  • ASUS EZ-DIY
  • - Protecteur de levier de socket CPU
  • -ProCool
  • - Bouclier d'E/S pré-monté
  • -SafeDIMM
  • Synchronisation AURA
  • - En-tête AURA RVB
  • - En-têtes Gen 2 adressables
• Fonctionnalités du logiciel
  • Logiciel exclusif ASUS
  • Caisse d'armurerie
  • - Créateur AURA
  • - Synchronisation AURA
  • -Fan Xpert 4
  • - Annulation bidirectionnelle du bruit AI
  • Suite IA 3
  • -Utilitaire de performance et d'économie d'énergie
  • TurboV EVO
  • EPU
  • DIGI+ VRM
  • TUF GAMING CPU-Z
  • Traitement audio DTS
  • MonAsus
  • Logiciel antivirus Norton (version d'essai gratuite)
  • WinRAR
  • BIOS UEFI
  • ASUS EZ-DIY
  • -ASUS CrashFree BIOS 3
  • -ASUS EZ Flash 3
  • - Mode ASUS UEFI BIOS EZ
• BIOS
  • 192 (128+64) Mo Flash ROM, UEFI AMI BIOS
• gérabilité
  • WOL par PME, PXE
• Accessoires
  • Câbles
  • 2 câbles SATA 6 Go/s
  • Divers
  • 1 x antenne mobile Wi-Fi ASUS
  • 2 paquets de caoutchouc M.2
  • 1 x paquet de vis SSD M.2
  • 1 x autocollant TUF GAMING
• Support d'installation
  • 1x DVD d'assistance
• Documentation
  • 1 carte de certification TUF
  • 1 x Guide de l'utilisateur
• système opérateur
  • Windows® 11 64 bits, Windows® 10 64 bits
• Facteur de forme
  • ATX
  • 12" x 9,5"
