Asrock Z690 Phantom Gaming-ITX/TB4

La carte mère Asrock Z690 Phantom Gaming-ITX/TB4 est capable d'incorporer plusieurs périphériques de stockage M.2, dont l'un peut même prendre en charge le SSD PCI Express 4.0 M.2 de nouvelle génération, elle est capable de fonctionner à une vitesse double par rapport à la troisième génération précédente, offrant une expérience de transfert de données ultra-rapide.

SPS (étage de puissance intelligent)

La conception Dr. MOS intègre la dernière technologie SPS (Smart Power Stage). Il est optimisé pour surveiller le courant et la température de chaque phase, fournissant ainsi une alimentation plus fluide et plus propre au processeur avec des performances et une capacité OC supérieures.

Conception d'alimentation à 11 phases

Offrant des composants robustes et une alimentation totalement fluide au processeur. De plus, il offre des capacités d'overclocking inégalées et également des performances améliorées aux températures les plus basses pour les joueurs avancés.

Coussinets thermiques MOSFET 7 W/mK

Ces coussins chauffants sont beaucoup plus efficaces que les coussins ordinaires. Avec une conductivité thermique de 7 watts/mK, il est capable de dissiper efficacement la chaleur du MOSFET, permettant ainsi un potentiel d'overclocking maximal.

PCB à 10 couches

Le PCB à 10 couches est livré avec 3 ensembles de couches de cuivre internes, fournissant des traces de signal stables et des formes d'alimentation qui offrent une température plus basse et une efficacité énergétique plus élevée pour l'overclocking de la mémoire.

Technologie de montage en surface PCIe 5.0 +

Par rapport au slot PCIe de type DIP conventionnel, le slot PCIe de type SMT améliore le flux du signal et maximise la stabilité à haute vitesse, une avancée clé pour prendre pleinement en charge la vitesse d'éclairage de la dernière norme PCIe 5.0.

Le dernier PCI Express 5.0 est capable d'une bande passante impressionnante de 128 Go/s, prêt à libérer tout le potentiel des futures cartes graphiques haut de gamme.

Mémoire DDR5 avec circuit de protection

L'emplacement DIMM renforcé est monté sur la surface de la carte mère pour offrir une meilleure résistance physique et un signal mémoire plus stable. Grâce à cette conception révolutionnaire supérieure, il est capable d'accélérer considérablement le module DRAM jusqu'à une fréquence incroyable.

En raison de l'architecture électrique unique du DIMM DDR5, il existe un risque élevé d'endommager le module de mémoire si l'alimentation secteur n'est pas correctement déconnectée lors du retrait ou de l'installation. Pour éviter cela, ASRock a mis en place un circuit de protection transparent sur chaque carte mère DDR5, réduisant ainsi le risque d'endommager le module mémoire.

Solution M.2 haute vitesse PCIe 4.0

Cette carte mère est capable d'incorporer plusieurs périphériques de stockage M.2, dont l'un peut même prendre en charge le SSD PCI Express 4.0 M.2 de nouvelle génération, elle est capable de fonctionner à deux fois la vitesse par rapport à la troisième génération précédente, offrant une vitesse ultra-rapide. expérience de transfert de données.

Killer™Ethernet E3100 + Wi-Fi 6E AX1675

Le contrôleur Ethernet Killer est spécialement conçu pour les joueurs compétitifs et les utilisateurs avides de performances, cette carte mère est livrée avec la solution Killer E3100 2.5G Ethernet et WiFi 6E, un moteur de détection et de priorisation amélioré offre la meilleure expérience réseau pour les applications de jeu et multimédia.

Tueur DoubleShot™ Pro

Killer DoubleShot Pro permet d'utiliser simultanément les interfaces Killer Wireless et Killer Ethernet, ce qui donnera à l'utilisateur un débit maximal allant jusqu'à 4,9 Gbit/s, utilise automatiquement la connexion réseau la plus rapide pour le trafic hautement prioritaire, garantissant que le trafic prioritaire maximum sera toujours placé sur le lien le plus rapide et le plus fiable.

Avantages de Killer DoubleShot™ Pro

• Vitesse : la technologie DoubleShot Pro offre la vitesse et les performances les plus élevées possibles pour votre ordinateur en permettant à votre PC d'utiliser toutes vos cartes réseau en même temps.
• Intelligence : moteur de priorisation Killer pour classer et prioriser automatiquement le trafic hautement prioritaire tel que les jeux en ligne, le streaming vidéo et l'audio de haute qualité, à gérer par l'interface réseau la plus rapide du système. Cela offrira aux utilisateurs une expérience de meilleure qualité avec moins d’interruptions.
• Contrôle maximal : utilisez le centre de contrôle Killer 2.0 pour voir et gérer la connexion réseau utilisée par vos applications. Fixez des limites en surveillant visuellement la bande passante ou désactivez-les complètement avec le blocage des applications afin qu'elles n'interfèrent pas avec les applications de priorité plus élevée.

Thunderbolt™ 4/USB4 Type-C

La technologie Thunderbolt™ 4/USB4 apporte vitesse et polyvalence à l'USB Type-C le plus avancé, offrant un niveau de connexion rapide et simple pour le travail ou la maison. Permet un transfert de données ultra-rapide jusqu'à 40 Gbit/s et connecte des moniteurs externes, Thunderbolt™ et des périphériques USB avec un seul câble Thunderbolt 4.

Nahimique Audio

En utilisant des écouteurs, des haut-parleurs internes ou externes, via USB, Wi-Fi, sortie analogique ou même HDMI, Nahimic Audio vous offre l'expérience audio la plus engageante, la plus vibrante et la plus détaillée.

RVB polychrome

Cette carte mère comporte des en-têtes RVB intégrés et un en-tête RVB adressable qui permet à la carte mère de se connecter à des appareils LED compatibles tels que des bandes, des ventilateurs de processeur, des refroidisseurs, des châssis, etc. Les utilisateurs peuvent également synchroniser les luminaires LED RVB via des luminaires certifiés Polychrome RGB Sync pour créer leurs propres effets d'éclairage uniques.

USB 3.2 Gen2x2 Type-C en façade

Le dernier USB 3.2 Gen2x2 Type-C offre une vitesse de transfert de données jusqu'à 20 Gbit/s, soit 2 fois plus rapide que la génération précédente, offrant une interface de transfert de données incroyablement rapide avec une conception USB Type-C réversible qui s'adapte au connecteur de quelque manière que ce soit.

USB 3.2 Gen2

Cette carte mère dispose de quatre ports USB 3.2 Gen2 de type A intégrés aux E/S arrière pour prendre en charge les périphériques USB 3.2 Gen2 de nouvelle génération et offrir des vitesses de transfert de données allant jusqu'à 10 Gbit/s.

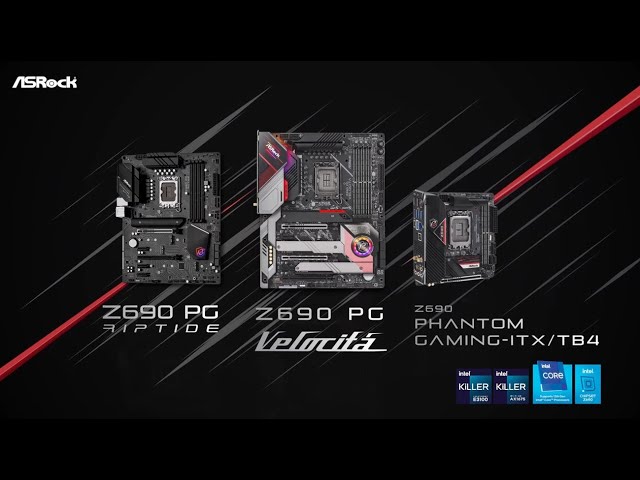

[vidéo-1]

Caractéristiques

• Prend en charge les processeurs Intel® Core™ de 12e génération (LGA1700)
• Conception de puissance Dr.MOS SPS à 11 phases
• Prend en charge la mémoire DDR5 6 400 MHz (OC)
• 1 PCIe 5.0x16
• Options de sortie graphique : HDMI, DisplayPort
• Thunderbolt™ Type-C
• Codec HD Realtek ALC1220 Audio 7.1 canaux,
• Nahimique Audio
• 3 SATA3
• 1 Hyper M.2 (PCIe Gen4 x4)
• 1 Hyper M.2 (PCIe Gen4 x4 et SATA3)
• Thunderbolt™ 4/USB4 Type-C
• 1 USB 3.2 Gen2x2 Type-C (avant)
• 4 USB 3.2 Gen2 Type-A (arrière)
• 3 USB 3.2 Gen1 (1 à l'arrière, 2 à l'avant)
• Tueur E3100 2.5G LAN
• Tueur AX1675 802.11ax (WiFi 6E) + Bluetooth

Spécifications Asrock Z690 Phantom Gaming-ITX/TB4

• Processeur
• Fabricant du processeur : Intel
• Prise processeur : LGA 1700
• Processeur compatible : Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium®
• Nombre maximum de processeurs SMP : 1

• Mémoire
• Types de mémoire pris en charge : DDR5-SDRAM
• Nombre d'emplacements mémoire : 2
• Type d'emplacement mémoire : DIMM
• Canaux mémoire : double canal
• Non-ECC : Oui
• Vitesses d'horloge mémoire prises en charge : 6 400 MHz
• Mémoire interne maximale : 64 Go
• Mémoire sans tampon : Oui

• Contrôleurs de stockage
• Types de disques de stockage pris en charge : HDD et SSD
• Interfaces de disque de stockage prises en charge : M.2, SATA III
• Prise en charge RAID : Oui
• Niveaux RAID : 0,1,5,10

• Graphique
• Résolution maximale : 7680 x 4320 pixels
• HDCP : Oui

• E/S internes
• USB 2.0, connecteurs : 1
• Connecteurs USB 3.2 Gen 1 (3.1 Gen 1) : 1
• Nombre de connecteurs SATA III : 3
• Connecteur audio en façade : Oui
• Connecteur d'alimentation ATX (24 broches) : Oui
• Connecteur du ventilateur du processeur : Oui
• Nombre de connecteurs vers ventilateur du châssis : 1
• Connecteur électrique 12V : Oui
• Connecteur pour bandes LED RVB : Oui

• Ports E/S du panneau arrière (entrée/sortie)
• Nombre de ports USB 3.2 Gen 2 de type A (3.1 Gen 2) : 4
• Nombre de ports Ethernet LAN (RJ-45) : 1
• Nombre de ports HDMI : 1
• Version HDMI : 2.1
• Nombre de DisplayPorts : 1
• Version DisplayPort : 1.4
• Port de sortie S/PDIF : Oui
• Audio numérique, sortie optique : 1
• Nombre de ports Thunderbolt : 1
• Connecteur d'antenne WiFi-AP : 2

• Connexion
• Ethernet : Oui
• Type d'interface Ethernet : Ethernet 2,5 Gigabit
• Contrôleur LAN : Killer E3100G
• Connexion réseau : Oui
• Wi-Fi : Oui
• Norme Wi-Fi : Wi-Fi 6 (802.11ax)
• Normes Wi-Fi : 802.11a,802.11b,802.11g,Wi-Fi 4 (802.11n),Wi-Fi 5 (802.11ac),Wi-Fi 6 (802.11ax)
• Bluetooth : Oui

• Caractéristiques
• Jeu de puces : Intel Z690
• Puce sonore : Realtek ALC1220
• Canaux de sortie audio : 7.1 canaux
• Composant pour : PC
• Facteur de forme : mini-ITX
• Famille de chipsets : Intel
• Système d'exploitation Windows pris en charge : Windows 10 x64, Windows 11 x64

• Emplacements d'extension
• Emplacements PCI Express x16 (Gen 5.x) : 1
• Nombre d'emplacements M.2 (M) : 2

• BIOS
• Types de BIOS : UEFI AMI
• BIOS, taille de la mémoire : 256 Mo/s
• Version ACPI : 6.0
• Version du BIOS de gestion du système (SMBIOS) : 2.7

• Poids et mesures
• Largeur : 170 mm
• Profondeur : 170 mm

• Contenu de l'emballage
• Câbles inclus : SATA
• Pilotes inclus : Oui
