Asus PRIME Z690-A

Dissipateurs thermiques et tampons thermiques VRM

Deux grands dissipateurs thermiques VRM avec coussins thermiques optimisent le transfert de chaleur des MOSFET et des selfs.

Emplacement PCIe® 5.0

PCIe® 5.0, compatible avec les processeurs Intel de 12e génération, double la vitesse de transfert de données de PCIe® 4.0, ce qui est idéal pour les tâches qui traitent de grandes quantités de données.

Surpassez vos rivaux avec Aura Sync et le connecteur RVB adressable de 2e génération.

Un système bien réglé mérite une esthétique qui lui rende justice. ASUS Aura Sync comprend des commandes RVB et une large gamme d'effets d'éclairage pour les bandes externes. Il peut également être synchronisé avec le nombre croissant de produits compatibles Aura.

Les deux en-têtes RVB adressables de cette carte mère ont la capacité de détecter le nombre de LED auxquelles le périphérique RVB de 2e génération est connecté et d'ajuster les paramètres d'effet en conséquence. Ces ports prennent également en charge les appareils Aura RGB de la génération précédente.

Les cartes mères de la série ASUS Prime sont conçues par des experts pour libérer tout le potentiel des processeurs Intel® de 12e génération . Avec une conception d'alimentation robuste, des solutions de refroidissement complètes et des options de réglage intelligentes, Prime Z690-A offre aux utilisateurs de PC et aux constructeurs une variété d'options de réglage des performances grâce à des fonctionnalités logicielles et micrologicielles intuitives.

ASUS Prime Z690-A offre une construction élégante et futuriste avec une finition en noir et blanc, des éléments de conception inspirés de la navette spatiale, une plaque signalétique en métal et un couvercle de circuit imprimé.

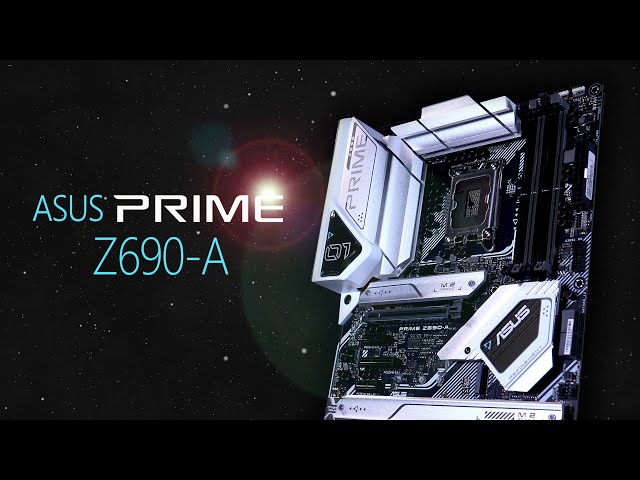

[vidéo-1]

[vidéo-2]

Caractéristiques

• Socket Intel® LGA 1700 - Prêt pour les processeurs Intel de 12e génération
• Solution d'alimentation améliorée : 16+1 DrMOS, prises ProCool, selfs en alliage et condensateurs durables pour une alimentation stable
• AI Overclocking - Optimise les performances en fonction des charges du processeur et du refroidisseur pour obtenir des résultats très proches du réglage manuel par des experts.
• AI Cooling - Gère et contrôle tous les ventilateurs de la carte mère, optimisant automatiquement les paramètres en fonction de la charge et de la température actuelles du système
• Annulation du bruit bidirectionnelle AI : réduit le bruit de fond du microphone et de la sortie audio pour une communication cristalline dans les jeux ou les vidéoconférences.
• Refroidissement complet : grands dissipateurs thermiques VRM, dissipateurs thermiques M.2, plaque arrière M.2 avec Q-Latch, connecteurs de ventilateur hybrides et Fan Xpert 4
• Connectivité de nouvelle génération : mémoire DDR5, PCIe® 5.0, Intel 2,5 Gb Ethernet, USB 3.2 Gen2x2 Type-C®, panneau avant USB 3.2 Gen 2 Type-C®, prise en charge de l'en-tête Thunderbolt™ 4, 4 PCIe® 4.0 M. 2

Caractéristiques:

• CPU
  • Intel® Socket LGA1700 pour processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération
  • Prend en charge la technologie Intel® Turbo Boost 2.0 et la technologie Intel® Turbo Boost Max 3.0**
  • * Reportez-vous à www.asus.com pour la liste des processeurs pris en charge.
  • ** La prise en charge de la technologie Intel® Turbo Boost Max 3.0 dépend des types de CPU.
• jeux de puces
  • Z690
• Mémoire
  • 4 x DIMM, Max. 128 Go, DDR5 6000(OC)/ 5800(OC)/ 5600(OC)/ 5400(OC)/ 5200(OC)/ 5000(OC)/ 4800 Non-ECC, mémoire non tamponnée*
  • Architecture de mémoire à double canal
  • Prend en charge le profil de mémoire Intel® Extreme (XMP)
  • OptiMem II
  • * Les types de mémoire pris en charge, le débit de données (vitesse) et le nombre de modules DRAM varient en fonction de la configuration du processeur et de la mémoire. Pour plus d'informations, consultez www.asus.com pour la liste de prise en charge de la mémoire.
• graphique
  • 1xDisplayPort**
  • 1 port HDMI®***
  • * Les spécifications graphiques peuvent varier selon les types de CPU.
  • ** Prend en charge max. 8K@60Hz comme spécifié dans DisplayPort 1.4.
  • *** Prend en charge 4K à 60 Hz comme spécifié dans HDMI 2.1.
• Emplacements d'extension
  • Processeurs Intel® 12e génération*
  • 1 emplacement(s) PCIe 5.0/4.0/3.0 x16
  • Jeu de puces Intel® Z690**
  • 1 emplacement PCIe 3.0 x16 (prend en charge le mode x4)
  • 1 emplacement PCIe 3.0 x4
  • 2 emplacements PCIe 3.0 x1
  • * Veuillez vérifier le tableau de bifurcation PCIe sur le site d'assistance.
  • ** Prend en charge la mémoire Intel® Optane série H sur un emplacement PCIE connecté à PCH.
• Stockage
  • Prend en charge 4 emplacements M.2 et 4 ports SATA 6 Gb/s
  • Processeurs Intel® 12e génération
  • Emplacement M.2_1 (clé M), type 2242/2260/2280/22110
  • - Les processeurs Intel® 12e génération prennent en charge le mode PCIe 4.0 x4.
  • Jeu de puces Intel® Z690**
  • Emplacement M.2_2 (clé M), type 2242/2260/2280 (prend en charge le mode PCIe 4.0 x4)
  • Emplacement M.2_3 (clé M), type 2242/2260/2280/22110 (prend en charge le mode PCIe 4.0 x4)
  • Emplacement M.2_4 (clé M), type 2242/2260/2280 (prend en charge les modes PCIe 4.0 x4 et SATA)
  • 4 ports SATA 6 Go/s
  • * La technologie de stockage Intel® Rapid prend en charge NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
  • ** La technologie de stockage Intel® Rapid prend en charge la série H de la mémoire Intel® Optane sur les emplacements M.2 connectés à PCH.
• ethernet
  • 1 Ethernet Intel® 2,5 Go
  • ASUS LANGuard
• USB
  • USB arrière : 8 ports au total
  • 1 x port(s) USB 3.2 Gen 2x2 (1 x USB Type-C®)
  • 3 x port(s) USB 3.2 Gen 2 (2 x Type-A + 1 x USB Type-C®)
  • 4 x port(s) USB 3.2 Gen 1 (4 x Type-A)
  • USB avant : 7 ports au total
  • 1 x connecteur(s) USB 3.2 Gen 2 (supporte(s) USB Type-C®)
  • 1 x en-tête(s) USB 3.2 Gen 1 prenant en charge 2 ports USB 3.2 Gen 1 supplémentaires
  • 2 x en-tête(s) USB 2.0 prenant en charge 4 ports USB 2.0 supplémentaires
• l'audio
  • Realtek S1220A Son surround 7.1 CODEC audio haute définition*
  • - Détection d'impédance pour les sorties casque avant et arrière
  • - Amplificateur audio interne pour améliorer le son de la plus haute qualité pour les écouteurs et les haut-parleurs
  • - Prend en charge : détection de Jack, multi-streaming, redéploiement de Jack sur le panneau avant
  • - Sortie de lecture stéréo 120 dB SNR de haute qualité et entrée d'enregistrement 113 dB SNR (Line-in)
  • - Prend en charge la lecture jusqu'à 32 bits/192 kHz*
  • fonctionnalités audio
  • -Blindage audio
  • - Le pré-régulateur de puissance réduit le bruit d'entrée de puissance pour assurer des performances constantes
  • - Port de sortie S/PDIF optique arrière
  • -Condensateurs audio haut de gamme
  • - Couches PCB audio dédiées
  • -Couverture sonore
  • - Circuit anti-pop unique
  • * En raison des limitations de la bande passante HDA, 32 bits/192 kHz n'est pas pris en charge pour le son surround 7.1.
• Ports E/S du panneau arrière
  • 1 x port(s) USB 3.2 Gen 2x2 (1 x USB Type-C®)
  • 3 x port(s) USB 3.2 Gen 2 (2 x Type-A, 1 x Type-C®)
  • 4 x port(s) USB 3.2 Gen 1 (4 x Type-A)
  • 1 port d'affichage
  • 1 port HDMI®
  • 1 port Ethernet Intel® 2,5 Go
  • 5 prises audio
  • 1 port de sortie optique S/PDIF
• Connecteurs E/S internes
  • Ventilateur et refroidissement liés
  • 1 connecteur(s) de ventilateur CPU à 4 broches
  • 1 connecteur(s) de ventilateur CPU OPT à 4 broches
  • 1 connecteur(s) de pompe AIO à 4 broches
  • 4 connecteurs de ventilateur de châssis à 4 broches
  • 1 x collecteur(s) W_PUMP+
  • lié au pouvoir
  • 1 x connecteur d'alimentation principal à 24 broches
  • 2 connecteurs d'alimentation +12 V à 8 broches
  • Liés au stockage
  • 4 emplacements M.2 (clé M)
  • 4 ports SATA 6 Go/s
  • USB
  • 1 x connecteur USB 3.2 Gen 2 (prise(s) en charge USB Type-C®)
  • 1 x en-tête(s) USB 3.2 Gen 1 prenant en charge 2 ports USB 3.2 Gen 1 supplémentaires
  • 2 x en-tête(s) USB 2.0 prenant en charge 4 ports USB 2.0 supplémentaires
• Divers
  • 3 x en-tête(s) adressable(s) Gen 2
  • 1 x en-tête(s) AURA RVB
  • 1 x bouton Effacer CMOS
  • 1 x en-tête de port COM
  • 1 x cavalier de surtension CPU
  • 1 x en-tête audio du panneau avant (AAFP)
  • 1 x bouton d'alimentation
  • 1 connecteur SPI TPM (14-1 broches)
  • 1 embase de panneau système 20-3 broches avec fonction d'intrusion dans le châssis
  • 1 x en-tête de capteur thermique
  • 1 connecteur Thunderbolt™
• Caractéristiques spéciales
  • ASUS 5X PROTECTION II
  • - DIGI+ VRM (- Conception d'alimentation numérique avec DrMOS)
  • - Protection améliorée contre les surintensités DRAM
  • -Protections ESD
  • -LANGuard
  • - Protection de survoltage
  • -SafeSlot
  • -E/S arrière en acier inoxydable
  • Conception ASUS Q
  • - M.2 Q-Latch
  • -Q-connecteur
  • -Q-DIMM
  • - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert])
  • -Q-Slot
  • Solution thermique ASUS
  • - Plaque arrière du dissipateur thermique M.2
  • -Dissipateur thermique M.2
  • -Conception du dissipateur thermique VRM
  • ASUS EZ-DIY
  • -En-têtes de boîte
  • -Bouton Effacer CMOS
  • - Protecteur de levier de socket CPU
  • -ProCool
  • - Bouclier d'E/S pré-monté
  • Synchronisation AURA
  • - En-tête(s) AURA RGB
  • - En-tête(s) Gen 2 adressable(s)
• Fonctionnalités du logiciel
  • Logiciel exclusif ASUS
  • Caisse d'armurerie
  • - Créateur AURA
  • - Synchronisation AURA
  • -Fan Xpert 4
  • - Annulation bidirectionnelle du bruit AI
  • Suite IA 3
  • -Optimisation facile avec AI Overclocking
  • TPU
  • EPU
  • DIGI+ VRM
  • application turbo
  • ASUS CPU-Z
  • DTS:X® Ultra
  • Logiciel antivirus Norton (version d'essai gratuite)
  • WinRAR
  • BIOS UEFI
  • Guide d'overclocking de l'IA
  • ASUS EZ-DIY
  • -ASUS CrashFree BIOS 3
  • -ASUS EZ Flash 3
  • - Mode ASUS UEFI BIOS EZ
  • FlexKey
  • MemTest86
• BIOS
  • 256 Mo Flash ROM, UEFI AMI BIOS
• gérabilité
  • WOL par PME, PXE
• Accessoires
  • Câbles
  • 2 câbles SATA 6 Go/s
  • Divers
  • 1 x paquet(s) de caoutchouc M.2
  • 1 x connecteur Q
  • 1 x paquet(s) M.2 Q-Latch
  • Support d'installation
  • 1x DVD d'assistance
• Documentation
  • 1 x Guide de l'utilisateur
• système opérateur
  • Windows® 11 64 bits, Windows® 10 64 bits
• Facteur de forme
  • ATX
  • 12" x 9,5"
