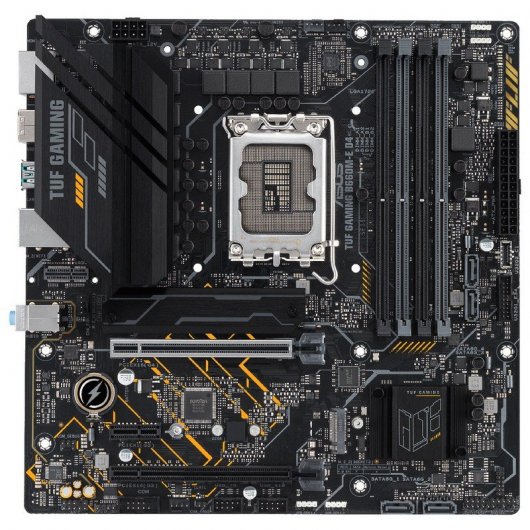

Asus TUF GAMING B660M-E D4

ASUS TUF GAMING B660M-E D4 : Carte mère Intel® B660 LGA 1700 mATX avec slot PCIe 4.0, deux slots M.2 PCIe 4.0, 10 étages d'alimentation, Realtek 2.5Gb Ethernet, DP, HDMI, USB 3.2 Gen 2 Type C® avant, Socket Aura Sync Intel® LGA 1700 : compatible avec les processeurs Intel® de 12e génération.

Caractéristiques:

• Solution d'alimentation améliorée : 10 étages d'alimentation, circuit imprimé à six couches, prise ProCool, composants TUF de qualité militaire et Digi+ VRM pour une durabilité maximale.
• Refroidissement complet : dissipateur thermique VRM étendu, dissipateur thermique M.2 flexible, dissipateur thermique PCH, connecteurs de ventilateur hybrides et Fan Xpert 2+.
• Connectivité de nouvelle génération : emplacement PCIe 4.0, emplacements M.2 PCIe 4.0, USB 3.2 Gen. 2 Type-C® en façade.
• Conçu pour les jeux en ligne : Realtek 2,5 Go Ethernet et TUF LANGuard.
• Annulation du bruit AI bidirectionnelle : réduit le bruit de fond du microphone et de la sortie audio afin que vous puissiez communiquer clairement tout en jouant et en participant à des vidéoconférences.

Caractéristiques:

• CPU
  • Intel® Socket LGA1700 pour processeurs Intel® Core™, Pentium® Gold et Celeron® de 12e génération*
  • Prend en charge la technologie Intel® Turbo Boost 2.0 et la technologie Intel® Turbo Boost Max 3.0**
  • * Reportez-vous à www.asus.com pour la liste des processeurs pris en charge.
  • ** La prise en charge de la technologie Intel® Turbo Boost Max 3.0 dépend des types de CPU.
• Jeu de puces Intel® B660
• Mémoire
  • 4 x DIMM, Max. 128 Go, DDR4
  • 5333(OC)/5133(OC)/5000(OC)/4800(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/ 3733(OC)
  • /3600(OC)/3466(OC)/3400(OC)/3333(OC)/3200/3000/2933/2800/2666/2400/2133 Mémoire non ECC, sans tampon*
  • Architecture de mémoire à double canal
  • Prend en charge le profil de mémoire Intel® Extreme (XMP)
  • OptiMem II
  • * Le débit de données réel de la mémoire dépend des types de CPU et des modules DRAM, pour plus d'informations, consultez www.asus.com pour les Memory QVL (Qualified Vendors Lists).
• graphique
  • 1xDisplayPort**
  • 1 port HDMI®***
  • *Les spécifications graphiques peuvent varier selon les types de CPU. Veuillez consulter www.intel.com pour toute mise à jour.
  • ** Prend en charge 4K à 60 Hz comme spécifié dans DisplayPort 1.4.
  • *** Prend en charge 4K à 60 Hz comme spécifié dans HDMI 2.1.
• Emplacements d'extension
  • Processeurs Intel® 12e génération
  • 1 emplacement PCIe 4.0/3.0 x16
  • Jeu de puces Intel® B660*
  • 1 emplacement PCIe 3.0 x16 (prend en charge le mode x4)
  • 1 emplacement PCIe 3.0 x1
  • * Prend en charge la mémoire Intel® Optane série H sur un emplacement PCIE connecté à PCH
• Stockage
  • Total prend en charge 2 emplacements M.2 et 4 ports SATA 6 Gb/s*
  • Processeurs Intel® 12e génération
  • Emplacement M.2_1 (clé M), type 2242/2260/2280
  • - Les processeurs Intel® 12e génération prennent en charge le mode PCIe 4.0 x4.
  • Jeu de puces Intel® B660**
  • Emplacement M.2_2 (clé M), type 2242/2260/2280 (prend en charge le mode PCIe 4.0 x4)
  • 4 ports SATA 6 Go/s
  • * La technologie de stockage Intel® Rapid prend en charge SATA RAID 0/1/5/10.
  • ** La technologie de stockage Intel® Rapid prend en charge la série H de la mémoire Intel® Optane sur les emplacements M.2 connectés à PCH.
• ethernet
  • 1 x Ethernet Realtek 2,5 Go
  • TUFLANGarde
• Sans fil et Bluetooth
  • Emplacement VM.2 uniquement (clé E, CNVi et PCIe)*
  • * Le module Wi-Fi est vendu séparément.
• USB
  • USB arrière (6 ports au total)
  • 2 ports USB 3.2 Gen 2 (type A)
  • 2 ports USB 3.2 Gen1 (type A)
  • 2 ports USB 2.0 (2 x Type-A)
  • USB avant (7 ports au total)
  • 1 x connecteur USB 3.2 Gen 2 (prend en charge USB Type-C®)
  • 1 connecteur USB 3.2 Gen 1 prend en charge 2 ports USB 3.2 Gen 1 supplémentaires
  • 2 connecteurs USB 2.0 prenant en charge 4 ports USB 2.0 supplémentaires
• l'audio
  • Realtek 7.1 Surround Sound CODEC audio haute définition
  • - Prend en charge : détection de Jack, multi-streaming, redéploiement de Jack sur le panneau avant
  • - Prend en charge la lecture jusqu'à 24 bits/192 kHz
  • fonctionnalités audio
  • -Blindage audio
  • - Le pré-régulateur de puissance réduit le bruit d'entrée de puissance pour assurer des performances constantes
  • -Condensateurs audio haut de gamme
  • - Couches PCB audio dédiées
  • * Un châssis avec un module audio HD dans le panneau avant est nécessaire pour prendre en charge la sortie audio 7.1 Surround Sound.

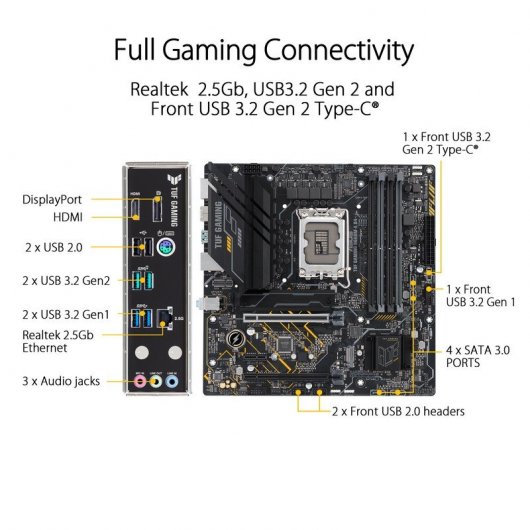

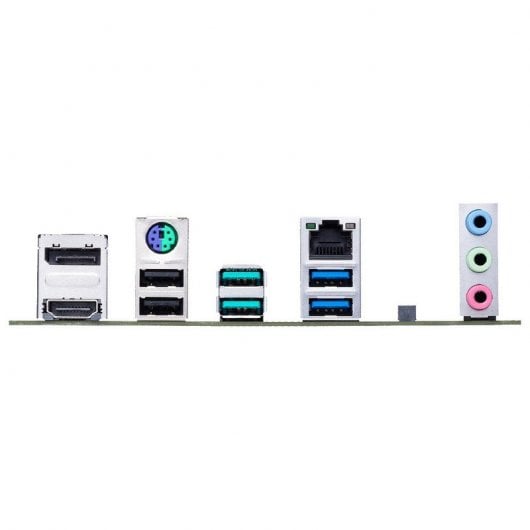

• Ports E/S du panneau arrière
  • 2 ports USB 3.2 Gen 2
  • 2 ports USB 3.2 Gen 1 (2 x Type-A)
  • 2 ports USB 2.0 (2 x Type-A)
  • 1 port d'affichage
  • 1 port HDMI®
  • 1 port Ethernet Realtek 2,5 Go
  • 3 prises audio
  • 1 emplacement VM.2 (clé E)
  • 1 x port combiné clavier/souris PS/2
• Connecteurs E/S internes
  • Ventilateur et refroidissement liés
  • 1 connecteur de ventilateur CPU à 4 broches
  • 1 connecteur de ventilateur CPU OPT à 4 broches
  • 2 connecteurs de ventilateur de châssis à 4 broches
  • lié au pouvoir
  • 1 x connecteur d'alimentation principal à 24 broches
  • 1 connecteur d'alimentation +12 V à 8 broches
  • Liés au stockage
  • 2 emplacements M.2 (clé M)
  • 4 ports SATA 6 Go/s
• USB
  • 1 x connecteur USB 3.2 Gen 2 (prend en charge USB Type-C®)
  • 1 connecteur USB 3.2 Gen 1 prend en charge 2 ports USB 3.2 Gen 1 supplémentaires
  • 2 connecteurs USB 2.0 prenant en charge 4 ports USB 2.0 supplémentaires
  • Divers
  • 3 x en-têtes adressables Gen 2
  • 1 x en-tête AURA RVB
  • 1 x en-tête CMOS clair
  • 1 x en-tête de port COM
  • 1 x en-tête audio du panneau avant (AAFP)
  • 1 embase de panneau système 20-3 broches avec fonction d'intrusion dans le châssis
  • 1 connecteur de sortie S/PDIF
• Caractéristiques spéciales
  • ASUS TUFPROTECTION
  • -DIGI+ VRM
  • - Protection améliorée contre les surintensités DRAM
  • -Protections ESD
  • -TUFLANGuard
  • - Protection de survoltage
  • -SafeSlot Core +
  • -E/S arrière en acier inoxydable
  • Conception ASUS Q
  • - M.2 Q-Latch
  • -Q-DIMM
  • - Q-LED (CPU [rouge], DRAM [jaune], VGA [blanc], Boot Device [jaune vert])
  • -Q-Slot
  • Solution thermique ASUS
  • - Dissipateur thermique flexible M.2
  • -Conception du dissipateur thermique VRM
  • ASUS EZ-DIY
  • -En-têtes de boîte
  • -ProCool
  • -SafeDIMM
  • Synchronisation AURA
  • - En-tête AURA RVB
  • - En-têtes Gen 2 adressables
• Logiciel exclusif ASUS
  • Caisse d'armurerie
  • - Créateur AURA
  • - Synchronisation AURA
  • - FanXpert 2+
  • - Annulation bidirectionnelle du bruit AI
  • Suite IA 3
  • -Utilitaire de performance et d'économie d'énergie
  • TurboV EVO
  • EPU
  • DIGI+ VRM
  • TUF GAMING CPU-Z
  • Traitement audio DTS
  • Logiciel antivirus Norton (version d'essai gratuite)
  • WinRAR
  • BIOS UEFI
  • ASUS EZ-DIY
  • -ASUS CrashFree BIOS 3
  • -ASUS EZ Flash 3
  • - Mode ASUS UEFI BIOS EZ
• BIOS 128 Mo Flash ROM, UEFI AMI BIOS
• Gérabilité WOL par PME, PXE
• Accessoires
  • Câbles
  • 2 câbles SATA 6 Go/s
  • Divers

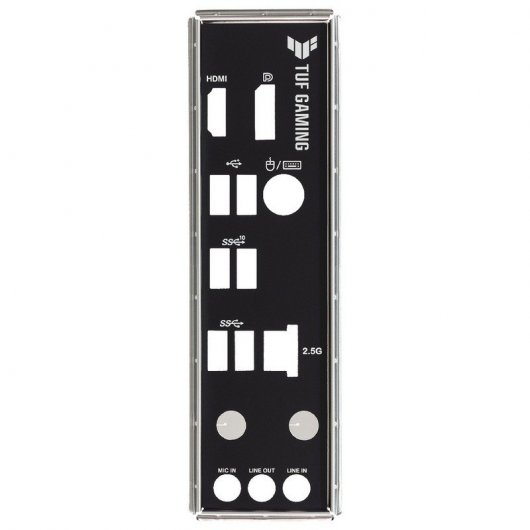

  • 1 x bouclier d'E/S
  • 1 paquet de caoutchouc M.2
  • 1 x paquet de vis SSD M.2
  • 1 x autocollant de jeu TUF
• Support d'installation
  • 1x DVD d'assistance
• Documentation
  • 1 carte de certification TUF
  • 1 manuel d'utilisation
• Système d'exploitation Windows® 11 64 bits, Windows® 10 64 bits,
• Facteur de forme
  • Facteur de forme mATX
  • 9,6 pouces x 9,6 pouces (24,4 cm x 24,4 cm)
